Flaperons : Éprouvette en mousse XPS / vernis G4 ...

Résultats du collage epoxy  sur CTP préalablement traité au primaire d'accrochage G4, en pelant la mousse XPS c'est celle ci qui s'arrache et non pas la colle.

Donc pour la mousse XPS résultat concluant.

Maintenant il faudrait faire le même test avec du CTP et du bois...

Published with Blogger-droid v2.0.4

Flaperons : collage du bord d'attaque en mousse XPS

Le flaperon droit pèse 1320 grammes et le gauche 1325 grammes.

Essai de collage vernis G4 avec colle epoxy :

Afin de valider le fait que le vernis G4 est plutôt considéré comme un primaire d'accrochage en plus d'être un "vernis" de protection,
j'ai décidé de faire une éprouvette avec du CTP enduit de G4 et de la mousse XPS collée avec de la colle époxy.

Le but : aucun, si ce n'est le fait de gagner du temps pour le collage des coffrage sur les nervures d'ailes... et ma curiosité

Falperons : préparation du collage de bord d'attaque en mousse XPS...

Un petit coup de vernis sur la partie évidée du bord d'attaque...

Flaperons : fermeture, collage de l'extrados...

Il faut du poids bien réparti, donc 3 bars d'alu...
la première serrée avec des serre-joints sur le longeron,
les deux dernières au mileu de la corde d'extrados et sur le bord de fuite.
tout ce qui pèse lourd est le bien venu !

Flaperons : (re) collage des demi-nervures centrales

Flaperons : vernissage interne des extrados...

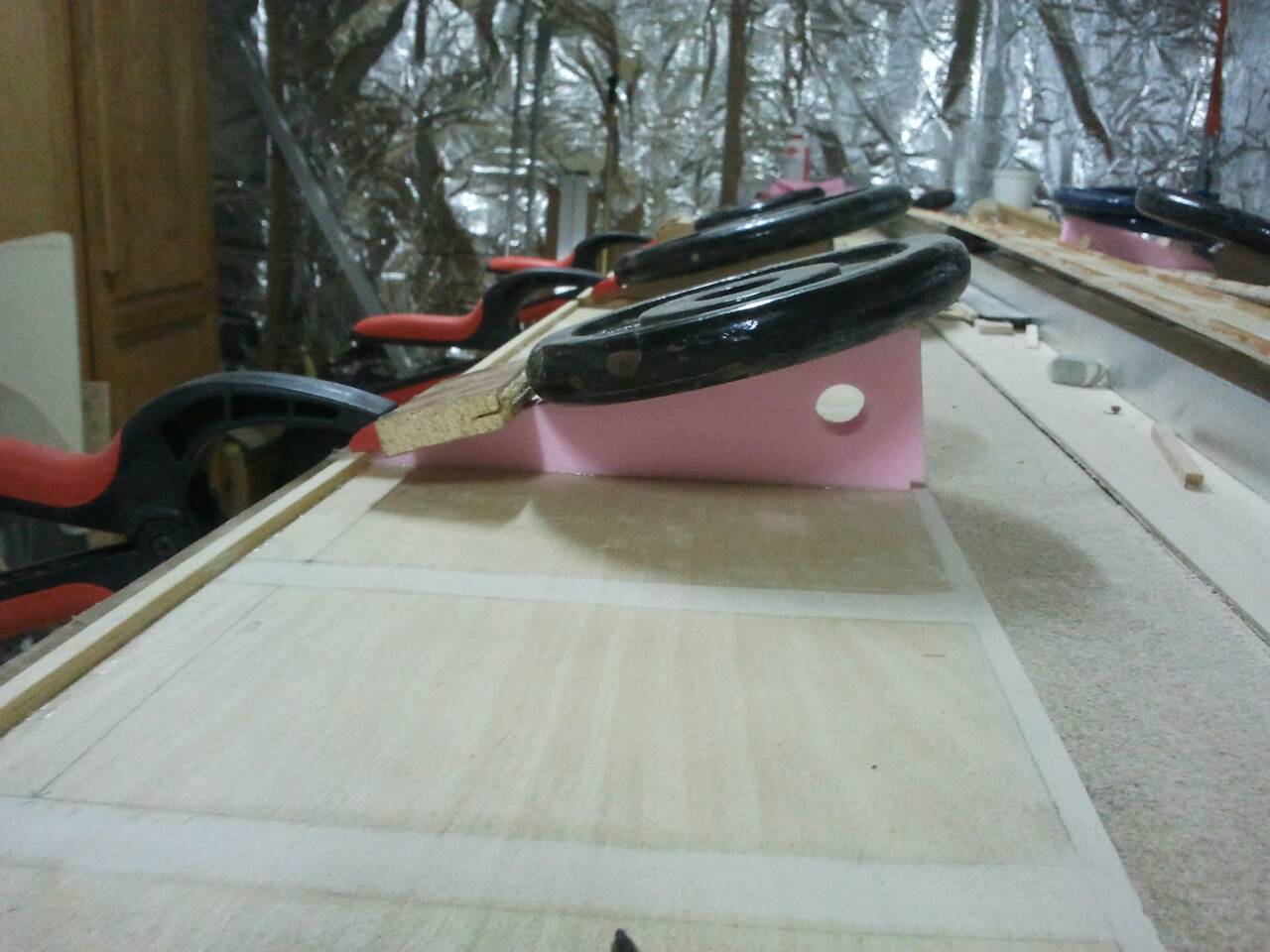

Flaperons : collage des demi-nervures centrales

Première erreur : j'ai collé les demi-nervures a l'envers...

heureusement le collage datant de ce midi j'ai pu décoller sans trop de difficulté.

Cela m'apprendra à vouloir aller trop vite.

Ce soir j'ai collé les nervures XPS, demain je recolle mon erreur, je vernis et je ferme les flaperons en collant l'extrados...

Flaperons : collage du longeron sur l'intrados...

Les nervures en XPS de chaque côté de la nervure centrale ont bien servis pour le calage du longeron...

Published with Blogger-droid v2.0.4

Flaperons : découpe des encoches, vernissage des longerons et collage des nervures centrales...

Pour faciliter le collage futur du longeron, j'ai décidé de coller 2 nervures intermédiaires en XPS de chaque côté de la nervure centrale.

Les baguettes de longerons ont été mise à l'angle avec un lapidaire.

Celui ci a été réglé avec une application androïde de mon smartphone ... Très pratique et précise  ! Gratuite de surcroît !

Published with Blogger-droid v2.0.4

WINGS Premiers film sur l'aviation...

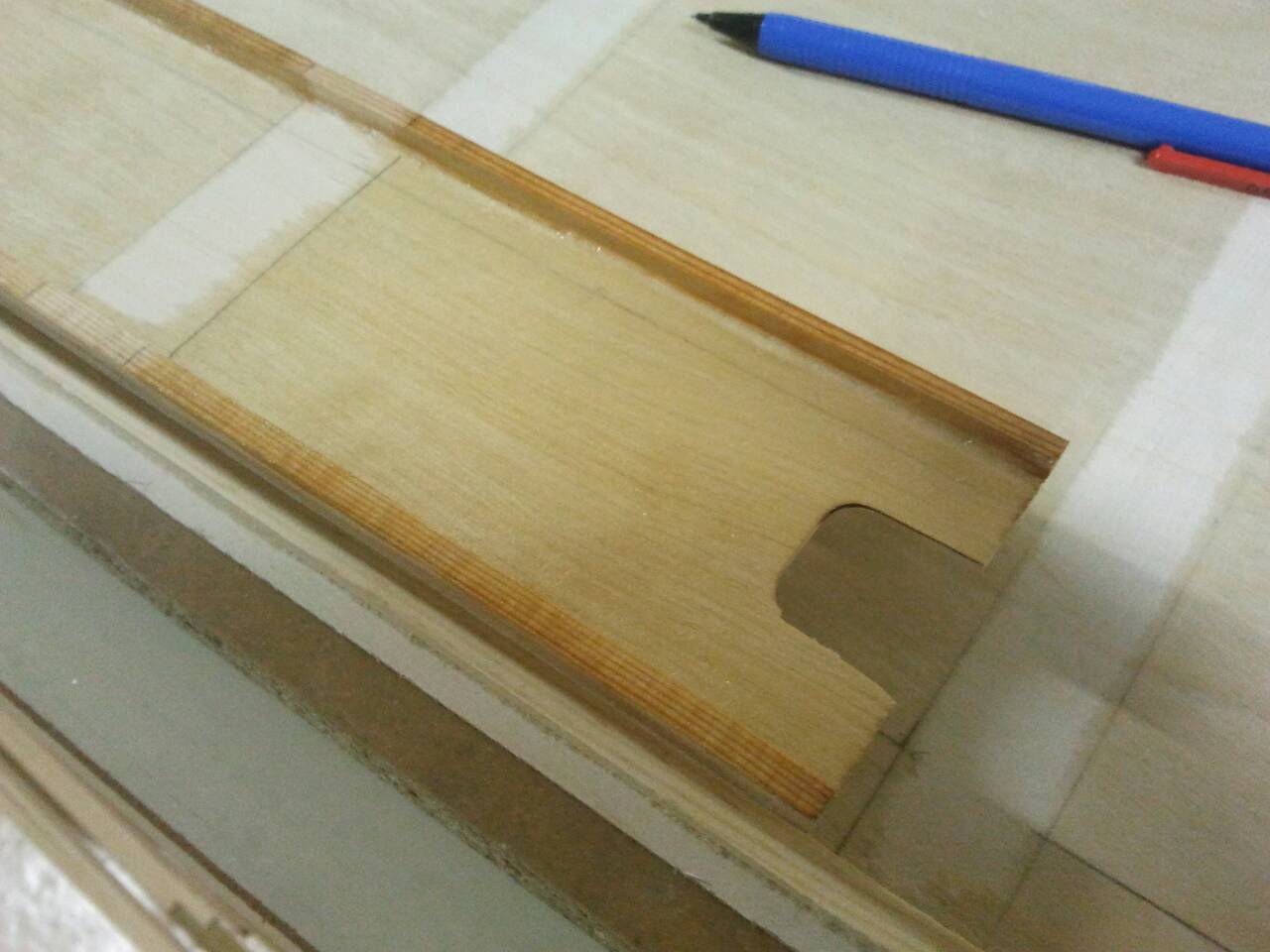

Flaperons : collage des renforts de longerons au niveau de la charnière centrale...

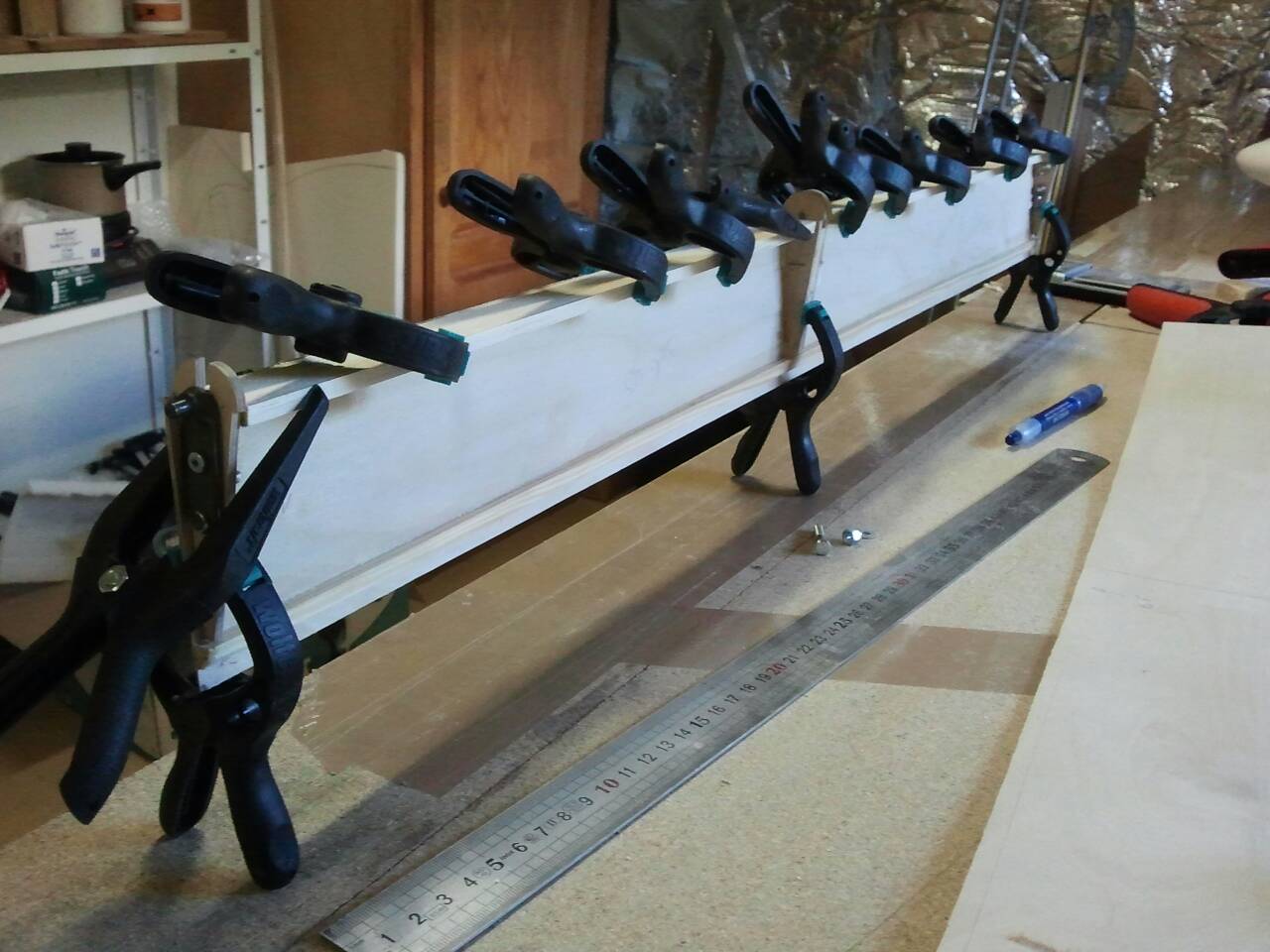

Flaperons : collage des baguettes sur les âmes de longerons

Published with Blogger-droid v2.0.4

Flaperons : vernissage intérieur des intrados

Published with Blogger-droid v2.0.4

Flaperons : collage des baguettes de bords de fuite et des nervures d'extremités sur intrados...

Published with Blogger-droid v2.0.4

Flaperons : voila ce qui se passe quand le fil du bois d'une baguette n'est pas idéale... Ça casse !

En l'occurence cette baguette devait servir pour le bord de fuite, elle sera enturée et re-servira pour le longeron...

Sur cette photo, on peut voir la baguette du haut n'ayant pas un fil droit et parallèle sur sa longueur...

Sur la baguette du bas, les fils sont bien parallèles et très resserrés,

ce qui est un gage de bonne qualité et solidité.

Pour le SD1 le calcul est fait pour un bois de seconde catégorie avec 5 anneaux sur une largeur de 1cm.

Vérifiez bien la qualité de vos baguettes, car un défaut peut se cacher.

Flaperons : entures des longerons

Flaperons : fabrication des nervures fortes

La pénurie de vis 2,5 x10 pozidrive guète... Il y a parfois des manques dans la visserie du kit, mais cela est sans gravité, les mêmes vis ont été trouvé chez casto, elles sont en fait des 2,9x10 ...

Published with Blogger-droid v2.0.4

Flaperons : assemblage des pièces constituants les charnières...

Published with Blogger-droid v2.0.4

Profondeur : bord d'attaque du compensateur mis en forme

La profondeur est terminée.

Elle pèse 2634 grammes sans finition (stratification et peinture ).

On passe aux flaperons...

Published with Blogger-droid v2.0.4

Profondeur : collage du bord d'attaque de trim et mise en forme.

Le bord de fuite est rempli avec de la résine epoxy et du mix...

Published with Blogger-droid v2.0.4

Lecture des plans : mais quelle est donc cette côte sous le 12 ?

Je sèche d(^_^)b ...si vous savez !...

Published with Blogger-droid v2.0.4

Profondeur : collage du longeron en balsa du trim

Et vernissage intérieur du revêtement de trim.

Avant fermeture, un montage a blanc du trim sur la profondeur valide le libre mouvement de celui-ci...

Published with Blogger-droid v2.0.4

Profondeur : collage des nervures fortes sur l'extrados du trim...

Published with Blogger-droid v2.0.4

Profondeur : découpe des extrémités de longeron...

Sur le plan, le longeron fait 1900 mm.

Le miens faisait plus.

Sur les conseils de Bruno Lagougine, le plan fait foi. Donc kouic kouic !

Ce sera pour moi l'occase de faire une éprouvette avec une nervure...

Published with Blogger-droid v2.0.4

Profondeur : découpe du revêtement d'intrados de trim

Mise en forme du bord d'attaque avec un cutter  et une cale a poncer.

Mise en place a blanc des saumons .

Published with Blogger-droid v2.0.4

Profondeur : collage du bord d'attaque en balsa
